OF、SD、MX+OF、MN
一、 用范圍
系列斷路器電氣附件是我公司專為C45、NC系列斷路器配套設計的輔助功能元件，在電氣等線路或家居、建筑中，可以根據需要選擇不同的電氣附件與C45、NC系列斷路器配合，以實現斷路器的遠程脫扣控制、分合狀態指示、提供報警信號和線路的欠壓、過壓保護等功能。
OF----------------------------------輔助觸頭
SD----------------------------------報警觸頭
MN----------------------------------欠壓保護器

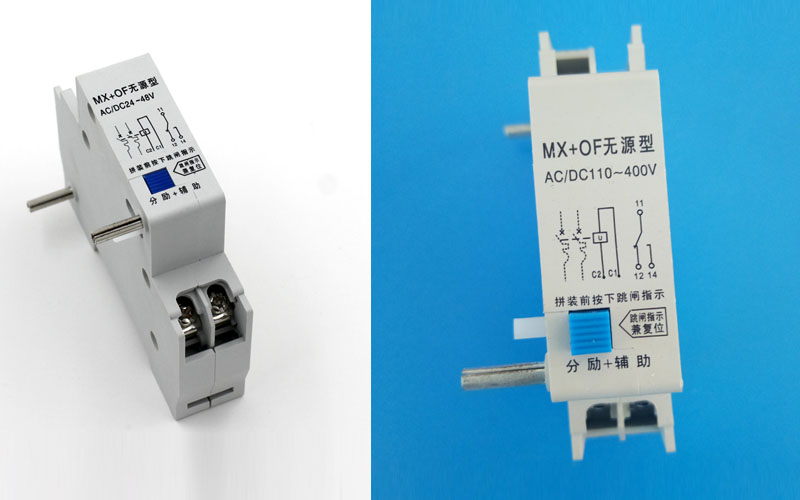

MX+OF-------------------------------分勵脫扣
DC：24V 110V 230V 400V
AC：24V 110V 230V 400V
MX－分勵脫扣器
MX+OF－分勵脫扣器+輔助觸頭
企業代號
|
附件名稱
|
代 號
|
用 途
|
符合標準
|
|
輔助觸頭
|
OF
|
提供輔助信號，控制輔助電路
|
IEC60947-5-1：1997、GB14048.5-2001
|
|
報警觸頭
|
SD
|
當斷路器因被保護線路故障分?jǐn)鄷r(shí)，提供報警信號
|
IEC60947-2：1999、GB14048.2-2001
|
|
分勵脫扣器
|
MX
|
當控制電壓超過額定電壓的70%～110%時使斷路器脫扣，實現線路保護
|
IEC60947-1：1999、GB14048.1-2001
|
|
分勵脫扣
器+輔助觸頭
|
MX+OF
|
遠距離分?jǐn)嚯娐罚⑼ㄟ^輔助觸頭實現對輔助電路的控制
|
IEC60947-1：1999、GB14048.1-2001
|
|
分勵脫扣
器+輔助觸頭
|
MX+OF
|
遠距離分?jǐn)嚯娐罚⑼ㄟ^微動開關實現對輔助電路的控制
|
IEC60947-1：1999、GB14048.1-2001
|
|
欠壓保護器
|
MN
|
線路電壓降至35%~70%時，觸發斷路器脫扣，直至電壓恢復至85%以上斷路器才可以手動接通
|
IEC60947-2：1999、GB14048.2-2001
|
四、主要技術參數
1.輔助觸頭、報警觸頭的技術參數（見表2）
表2
|
附 件
名 稱
|
額定電流（A）
|
每 組
觸頭數
|
接 線 圖
|
|
AC：380V
|
AC：220V
|
DC：110V
|
|
輔助觸頭
OF
|
3
|
6
|
1
|
一常開
一常閉
|
|
|
報警觸頭
SD
|
3
|
6
|
1
|
一常開
一常閉
|
|
2.分勵脫扣器及分勵脫扣器+輔助觸頭的技術參數（見表3）
表3
|
附 件
名 稱
|
額定絕緣電壓Ui
|
額定控制
電源電壓Us
|
脫扣功耗
（W或VA）
|
吸合電壓
|
接 線 圖
|
|
MX+OF分勵脫
扣器+輔助觸頭
|
415V
|
AC/DC：
220～380V
110～220V
|
240
|
（0.7～1.1）Us
|
|
|
AC/DC：
24～48V
|
120
|
|
MX+OF
分勵脫扣器+輔助觸頭
|
有源
|
415V
|
&l, t;, SPAN le=", ," ?FONT-SIZE: 14pt? sty,,>AC/DC：
220～380V
110～220V
|
240
|
（0.7～1.1）Us
|
|
|
AC/DC：
24～48V
|
120
|
|
無源
|
415V
|
AC/DC：
220～380V
110～220V
|
240
|
（0.7～1.1）Us
|
|
|
AC/DC：
24～48V
|
120
|
|
MX
分勵脫扣器
|
415V
|
AC/DC：
220～380V
110～220V
|
240
|
（0.7～1.1）Us
|
|
|
AC/DC：
24～48V
|
120
|
3、失、欠壓保護脫扣器
|
附 件
名 稱
|
額定絕緣電壓Ui
|
額定控制
電源電壓Us
|
吸合電壓
|
釋放電壓
|
接 線 圖
|
|
MN欠失壓脫扣器
|
415V
|
AC：230V
|
（0.85～1.1）Us
|
（0.35～0.7）Us
|
|
|
|
